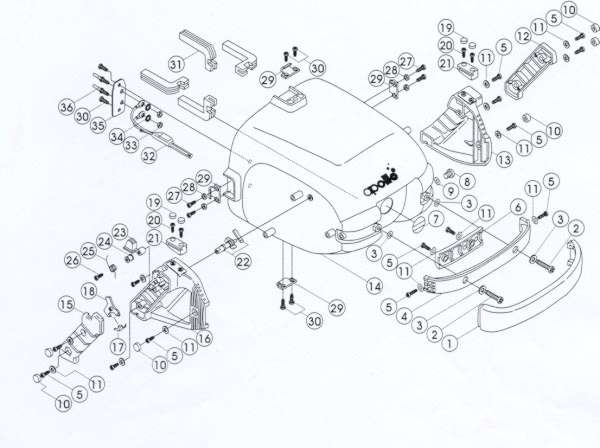

| TOP
END ASSEMBLY |
 |
| |
| KEY |
PART
NUMBER |
DESCRIPTION |
| 1 |
395-30-80-000 |
Bumper |
| 2 |
399-01-00-507 |
Screw |
| 3 |
399-01-00-012 |
Washer |
| 4 |
395-20-80-032 |
Carrying
Handle |
| 5 |
399-01-00-504 |
Screw
|
| 6 |
395-20-80-033 |
Carrying
Handle |
| 7 |
395-22-80-008 |
Serial
Number Seal |
| 8 |
310-01-01-901 |
Plug |
| 9 |
399-30-80-011 |
0-Ring
Plug |
| 10 |
395-20-80-007 |
Screw
Cover |
| 11 |
399-01-00-011 |
Washer |
| 12 |
395-20-80-023 |
Grip
Cover-L |
| 13 |
395-20-80-010 |
Grip-L |
| 14 |
395-20-XX-001 |
Front
Cover |
| 15 |
395-20-80-025 |
Grip
Cover-R |
| 16 |
395-20-80-024 |
Grip
-R |
| 17 |
395-11-04-014 |
Plate
Spring |
| 18 |
395-20-45-000 |
Locking
Lever |
| 19 |
395-20-80-031 |
Screw
Cover |
| 20 |
399-01-00-501 |
Screw |
| 21 |
395-20-80-030 |
Accessory
Shoe |
| 22 |
395-19-00-001 |
Magnet
Assy |
| 23 |
395-20-35-000 |
Switch
Button |
| 24 |
395-00-04-006 |
Sleeve |
| 25 |
395-12-00-000 |
Spring |
| 26 |
399-01-00-500 |
Screw |
| 27 |
399-01-00-601 |
Screw |
| 28 |
399-01-00-605 |
Spacer |
| 29 |
395-11-00-001 |
Locking
Bracket |
| 30 |
399-01-00-503 |
Screw |
| 31 |
395-30-80-001 |
Battery
Mounting Bracket |
| 32 |
|
Reed
Switch Assy |
| 33 |
399-01-00-510 |
Hex
Nut |
| 34 |
399-01-00-021 |
Washer |
| 35 |
395-80-25-000 |
Plug
Board |
| 36 |
395-00-04-001 |
Plug |
